Filter / Combiner

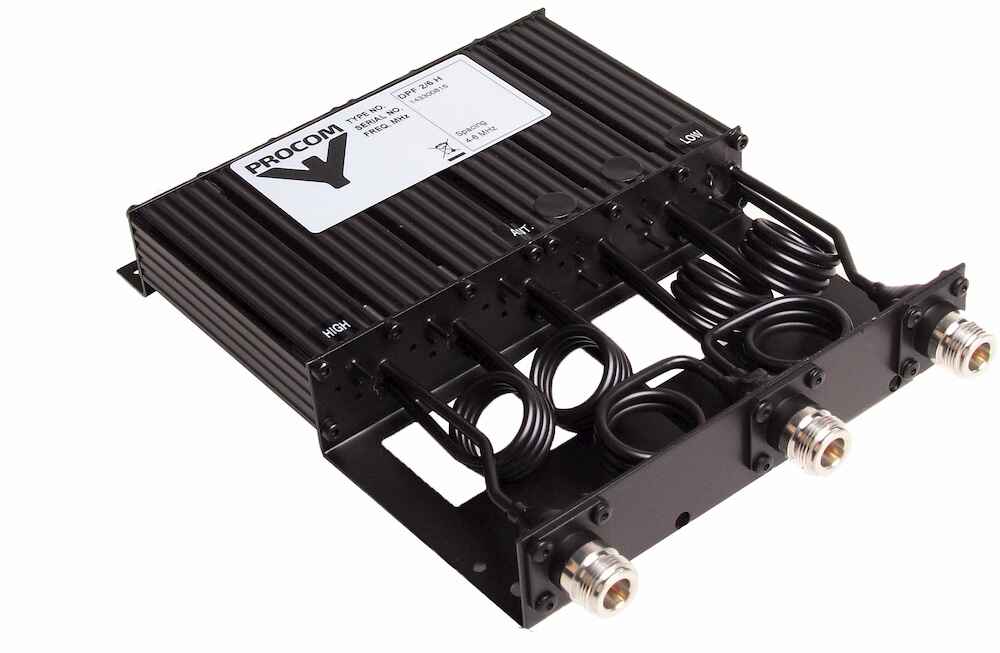

Um Sende und Empfangseinheiten auf verschiedenen Frequenzbereichen zu verbinden werden Duplexfilter verwendet. Eine breite Palette von High Performance Filtern in Low und High Band sind verfügbar wobei sich die Auswahl nach den benötigten Frequenzen, Größe und der Leistung richtet. Alle Duplex Filter werden gründlich getestet und die Frequenzen kundenspezifisch abgestimmt. Die Filter sind als einbaufertige Komponenten verfügbar oder können nach Ihren Spezifikationen entworfen werden.

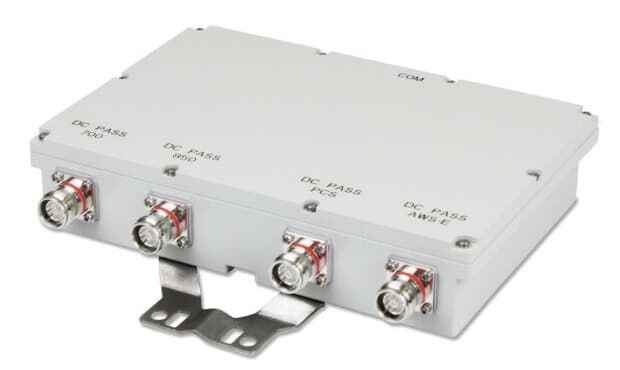

Die Arten von Combinern unterstützen die Trennung oder Kombination von zwei oder mehr Frequenzbändern für den Betrieb auf einer einzigen Antenne. Diplexer / Triplexer / Quadruplexer von unseren Partnern sind für ein breites Spektrum von Frequenzbereichen verfügbar und besitzen folgende Eigenschaften: niedrige Einfügungsdämpfung, hohe Isolation und einen breiten Betriebstemperaturbereich.

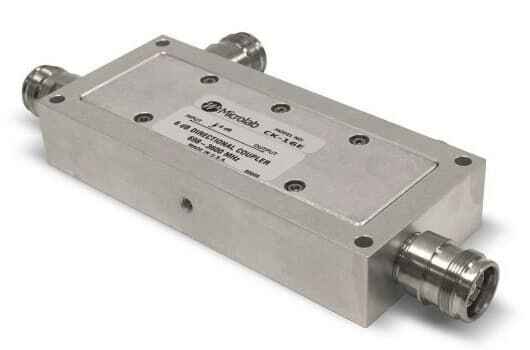

Richtkoppler können für die asymmetrische Aufteilung eines Signals verwendet werden. Typischerweise wird ein Großteil der Leistung weitergeleitet und ein kleinerer Teil abgezweigt. Durch die Richtwirkung werden durch den Hauptpfad-Ausgangsport eintreffende Signale im Richtkoppler abgeschlossen, damit diese die Signalübertragung zum gekoppelten Ausgangsport nicht stören. Die Richtkoppler zeichnen sich durch gute Rückflussdämpfungswerte aus und sind für PIM-sensible Anwendungen geeignet. Dabei gibt es verschiedene Stufen der Auskopplung, von 4,8 dB bis hin zu 30 dB.

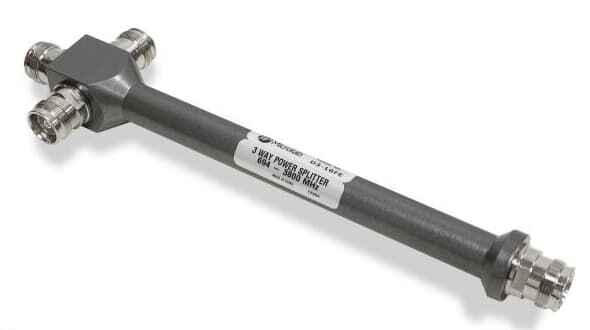

Durch einen Splitter wird die HF Leistung gleichmäßig auf zwei oder mehrere Ports aufgeteilt. Splitter finden überall dort ihren Einsatz, wo ein Signal gleichmäßig auf mehrere Antennen oder weiterführende Signalleitungen aufgeteilt werden muss. Dabei bieten Splitter eine hohe Isolation zwischen gesplitteten Ports.

Hybrid-Koppler werden für das Zusammenführen unterschiedlicher Signale aus mehreren getrennten Pfaden in einen oder mehrere gemeinsame Pfade verwendet. Diese Art von Combinern können mit hohen Leistungen betrieben werden und haben dabei wenig Verluste. Die verschiedenen Modelle reichen von UHF/VHF über Tetra bis hin zu den gängigen Mobilfunk- und WLAN Frequenzbereichen. Durch ein modulares Design können alle Frequenzbänder abgedeckt werden, um so Systemerweiterungen zu erleichtern.

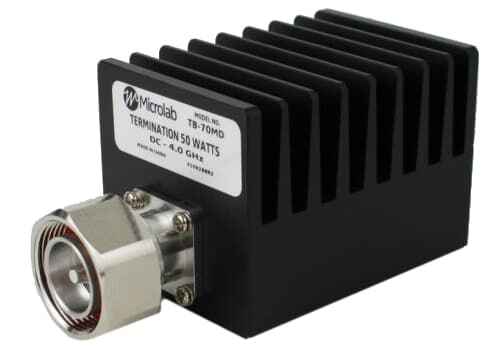

Ein Abschlusswiderstand hat die Impedanz des Übertragungsmediums und sorgt dafür, dass am Kabelende keine Reflexionen auftreten. Mit einem qualitativ hochwertigen Abschlusswiderstand erreichen Sie eine sehr gute Anpassung und somit eine geringe Rückflussdämpfung.

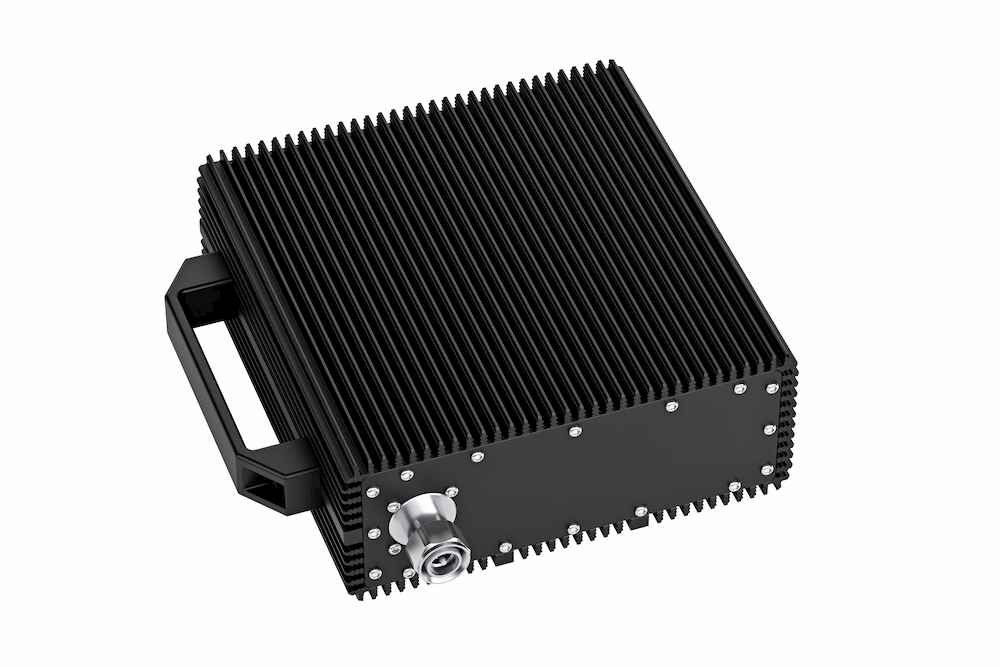

• Low und High Power Abschlüsse (DC - 1 kW) Abschlusswiderstand
• Low PIM Abschlüsse (Mobilfunk)
• 50 und 75 Ohm Varianten
• 7/16, N, BNC, SMA, TNC, etc.

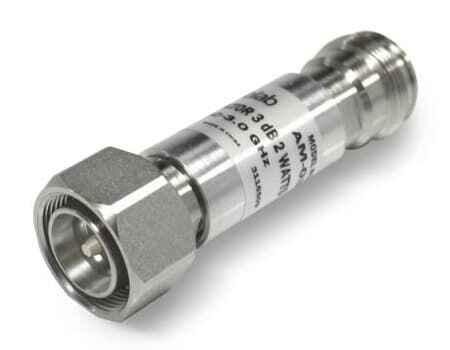

Koaxiale Dämpfungsglieder werden zum gezielten Abschwächen von HF-Signalen eingesetzt. Typische Einsatzgebiete der Dämpfungsglieder sind im Test- und Messbereich sowie in Antennenleitungen (z.B. Mobilfunk, W-LANs) bei denen die Abstrahlleistung auf bestimmte Werte eingestellt werden soll.

• Standard-, Mess- und Leistungsdämpfungsglieder, fixed attenuators jfw
• DC - 40 GHz / 0 - 60 dB
• 1 - 1 kW
• 50 und 75 Ohm Varianten
• verschiedenste Interfaces: 7/16, N, BNC, SMA, TNC, etc.

Mit unseren Partnern bieten wir ein breites Spektrum an LowPIM Komponenten an. Dies reicht über das gesamte DAS Sortiment und bietet ausgezeichnete PIM Performance.
