Multifunktionsmessgeräte

Elektronische Messgeräte, welche alle erforderlichen elektrischen Messgrößen erfassen und für unterschiedlichste Systeme zur Verfügung stehen. Mit diesen können herkömmliche analoge A- und V- Meter ersetzt werden. Die Messdaten können in Form einer LCD- oder LED- Anzeige angezeigt werden. Für höhere Ansprüche werden auch graphische Displays angeboten.

Wesentliche Unterscheidungsmerkmale sind neben den mechanischen Abmessungen, die Genauigkeit und die Anbindbarkeit an bestehende bzw. zu errichtende Systeme. Angeboten werden Schnittstellen RS232, RS485, Ethernet, Profibus, LonWorks und M-Bus mit den Protokollen Modbus RTU, DNP3.0, ASCII und Modbus TCP/IP.

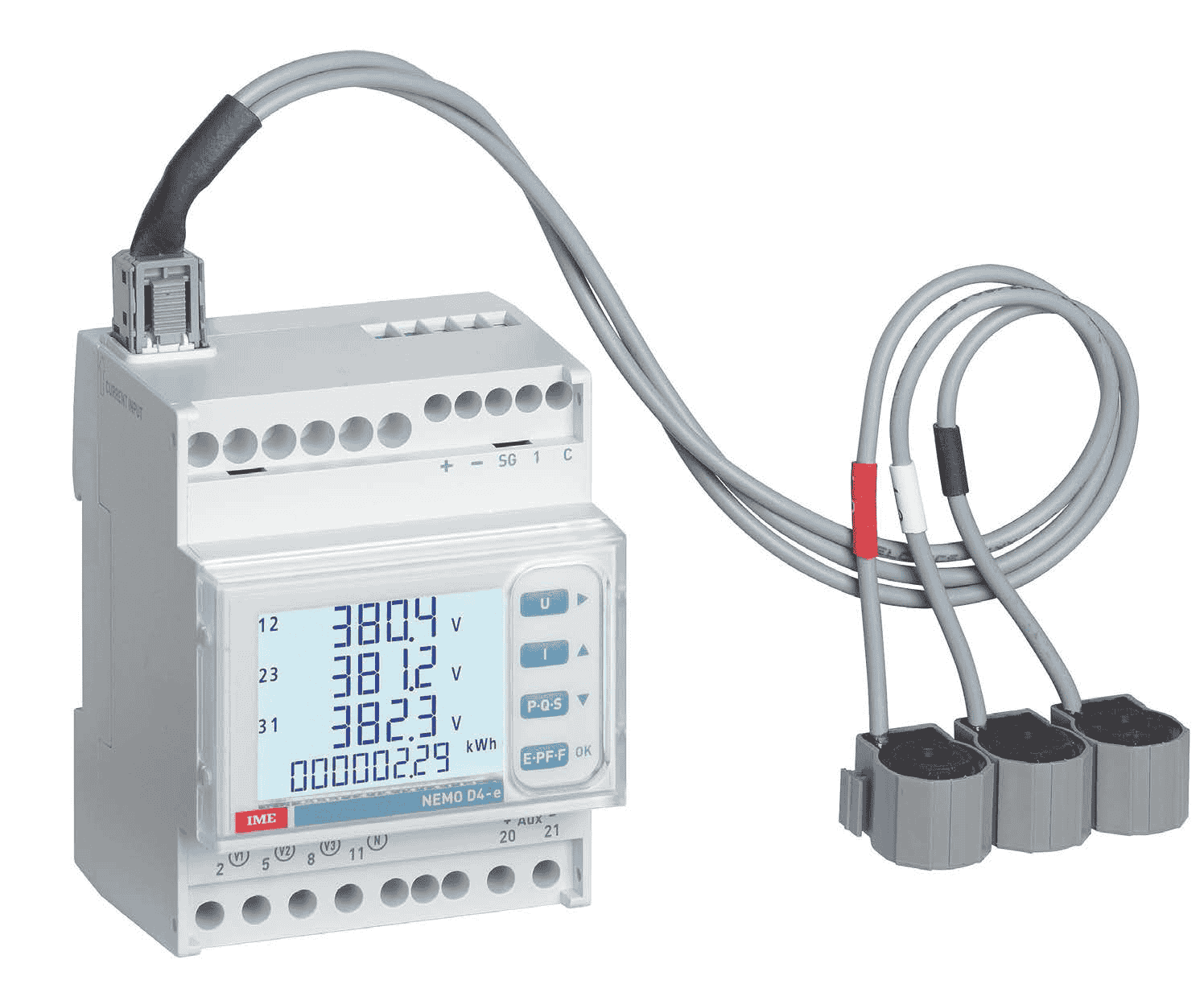

• Rasche Installation
• Einfache Verdrahtung
• Kompakt

Broschüre EasyConnect

Gerätedaten

inkl. PROFINET Schnittstelle

• Messung von 54 Parameter - OW bis zur 51sten Harmonischen für Strom und Spannung in allen Netzen
• Beleuchteter LCD-Bildschirm
• Hohe Genauigkeit (0.2s für die Wirkenergie).
• Für direkten (bis zu 63A) und WA-Anschluss (x/1A oder x/5A).
• Speicherung der Maximal- und Minimalwerte
• 2 konfigurierbare Alarmausgänge
• Optional: Modul für analoge Ausgänge – Type S4AO (4 Strom- oder Spannungsausgänge)
• RS-485 Schnittstelle - Modbus Protokoll
• Moderne Ethernet – Schnittstelle -  Profinet 2.2
• Parameterprogrammierung mit kostenlose eCon Software
• Batterie-Backup Echtzeituhr (RTC)
• Gehäuse 6TE auf 35mm - Schiene nach EN 62208

Datenblatt NR30PNET

inkl. PROFINET Schnittstelle

• Messung von 54 Parameter – bis zur 51.OW für U und I in allen Netzen
• 3,5“ farbiger TFT- LCD-Bildschirm
• Für WA-Anschluss (x/1A oder x/5A).
• Speicherung der Maximal- und Minimalwerte
• 2 konfigurierbare Alarmausgänge
• Optional: Modul für 1x Analogausgange + 2x Pt100
• RS-485 Schnittstelle - Modbus Protokoll
• Moderne Ethernet – Schnittstelle -  Profinet 2.2
• Parameterprogrammierung mit kostenlose eCon Software
• Batterie-Backup Echtzeituhr (RTC)
• Gehäuse 96x96mm

Datenblatt ND30NET

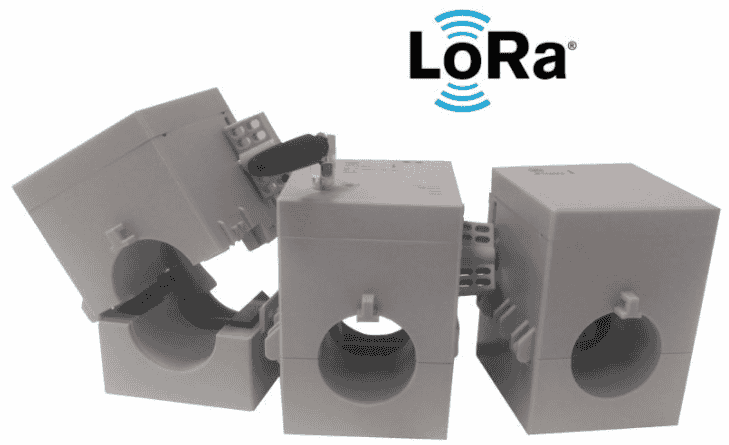

• Kosteneffiziente Lösung.
• Reduziert die Installationszeit.
• Verbessern der Zuverlässigkeit des Netzwerks.
• Teilbare Wandler (Nachrüstung!).
• LoRa Technologie.
• Kompaktes Design (Leiter bis 36mm rund).
• Kostenlose, hochfrequente, drahtlose Verbindung (RF)
• (16 Frequenzkanäle)- bis zu 10km
• Einfacher Zugriff auf Netzwerkdaten.

Gemessene Größen:

• Spannungen
• Ströme
• Leistungen
• Leistungsfaktor
• Frequenz
• Energie (4-Quadranten)
• Temperatur
• THD Strom – Spannung (%)

Datenblatt MTA36

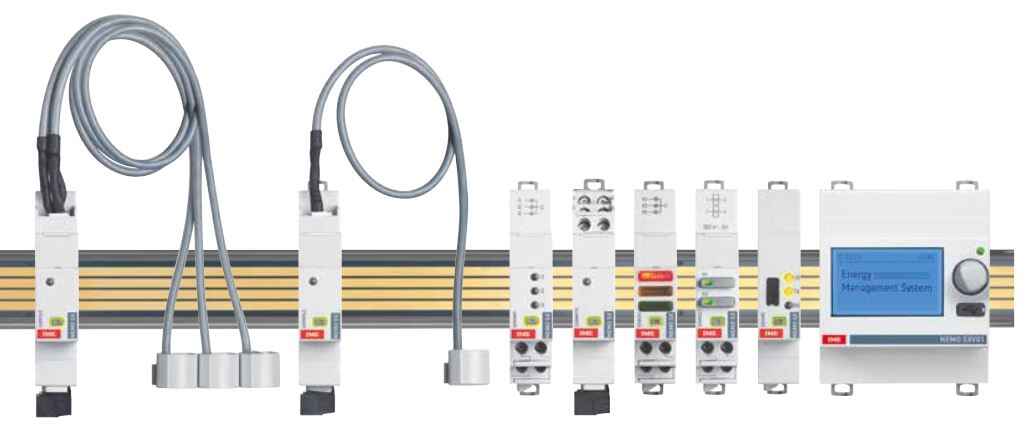

• System für mehrere oder viele Messpunkte
• Gesamtes Energiemanagement
• Messen, steuern, Status anzeigen und schalten, Datenexport
• Zentrale Auswertung
• Software zur Auswertung auch von Gas- und Wasserverbrauch
• Geringer Platzverbrauch
• Kurze Montagezeit
• Jederzeit erweiterbar
• Ohne Anzeige vor Ort möglich

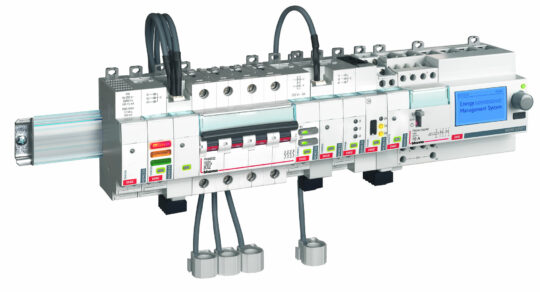

Nemo SX - ein System

Broschüre Nemo SX

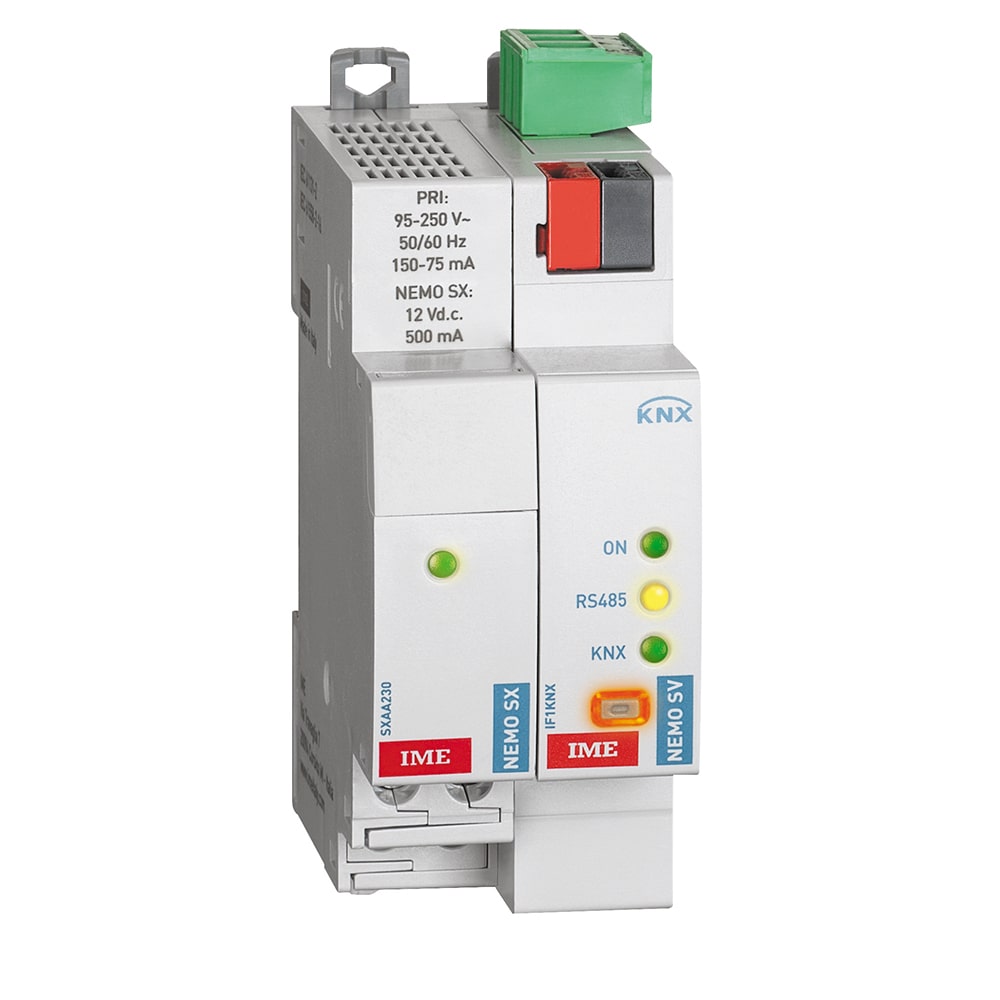

Multifunktionsmessgerät

• KIT bestehend aus:
  Konverter und Netzteil
• Eingang:  RS – 485 (Modbus)
• Bis zu 32  IME Geräte
• Ausgang:  KNX
• Energiezähler
• Multifunktionsmessgeräte
• Versorgung:  Netzteil  (1TE)

Datenblatt KNX – Konverter  IF1KNX

• Messwerte  I, U, P, Q, S, cos phi, f, Betriebsstunden, THD (U+I)
• Energie (Bezug / Lieferung)
• Datenspeicher (8MB)
• Mittelwertspeicher (Min./Max.) – I, U, P, Q, S
• PQ – Messungen: Messung  bis zur 40.OW
    Überspannungen
    Netzeinbrüche
    Unterbrechungen
    Schnelle Spannungsänderungen
    Flicker
    Datenspeicher  (8MB)
    RTC (Real Time Clock)

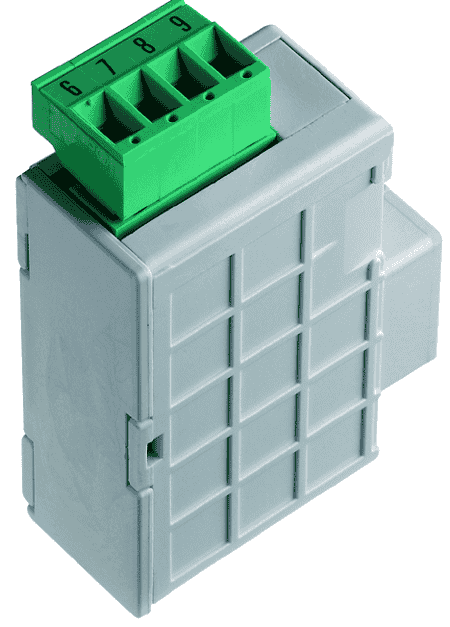

• Schacht für Module:  4 (IF96001 – RS485 inkludiert)
• Direktanschluss  80…..690VAC
• Stromwandler  1  oder  5A
• Hilfsspannung:  80….265VAC / 100…300VDC
    (Option  16…60VDC)
• Gehäuse:  96x96x62mm (ohne Module)

Datenblatt PQ-Multifunktionsmessgerät Nemo96-EA

Broschüre PQ-Multifunktionsmessgerät Nemo96-EA

• Messwerte  I, U, P, Q, S, cos phi, f, Betriebsstunden, THD (I+U), Energie (Bezug/Lieferung)
• Mittelwertspeicher (Min./Max.) – I, U, P, Q, S
• Programmierbar – Wandlerübersetzung, Impulswertigkeit
• LCD – Anzeige
• Impulsausgang
• RS485 (Modbus) (Option)
• Direktanschluss  80….500VAC
• Stromwandler  1 oder 5A
• Hilfsspannung – selbstversorgend (L1 – N)
• Gehäuse  96x96x62mm

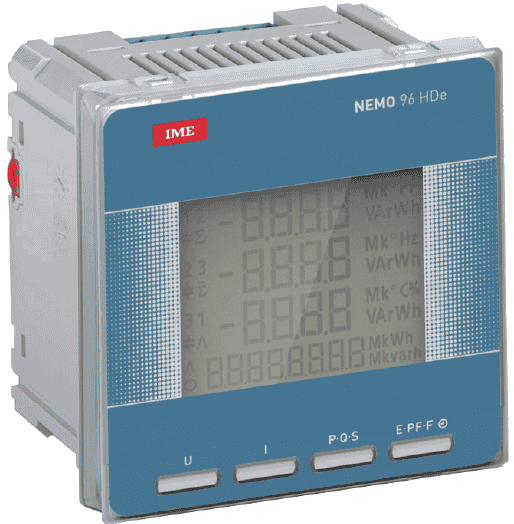

Datenblatt Multifunktionsmessgerät Nemo96-HDe

• Messwerte I, U, P, Q, S, cos phi, f, Betriebsstunden (EWh, EVArh)
• Speicher - Strommittelwerte, Max.-Größen wesentl. Messgrößen
• Programmierbar - Wandlerübersetzungen, Impulswertigkeit, Schnittstellenparameter
• Genauigkeit: Klasse 1 (Wirk-) bzw. Klasse 2 (Blindenergie)
• LCD - Anzeige
• Direktanschluss bis 500V
• Wandleranschluss, Messung 100-150-250-400-600A
• 1 Moduleinschubschacht für RS485 oder RS232
• Impulsausgang integriert
• Hilfsspannung: AC - Standard (DC - Option)
• Gehäuse 96x96x62mm - inkl. Module 81mm Einbautiefe

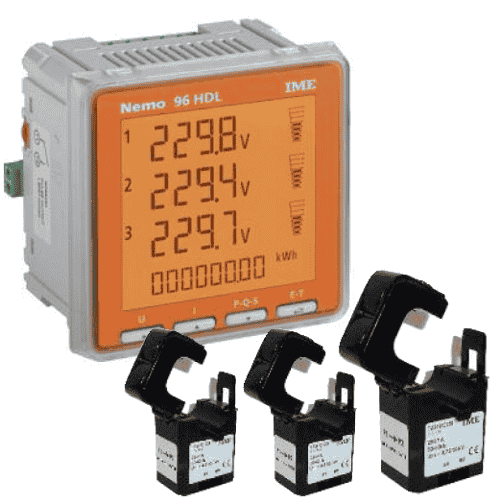

Datenblatt Multifunktionsmessgerät Nemo96-HDL Retrofit

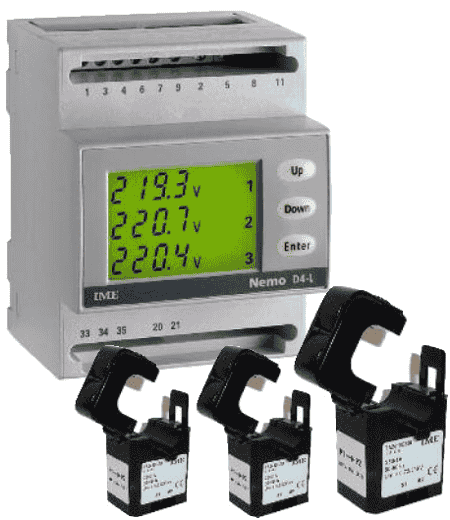

• Messwerte I, U, P, Q, S, cos phi, f, Betriebsstunden (EWh, EVArh)
• Speicher - Strommittelwerte, Max.-Größen wesentl. Messgrößen
• Programmierbar - Wandlerübersetzungen, (Impulswertigkeit, Schnittstellenparameter)
• Genauigkeit: Klasse 1
• LCD - Anzeige
• Direktanschluss bis 480V
• Wandleranschluss, Messung 100-150-250-400-600A
• Schnittstelle RS485
• SO - Impulsausgang
• Hilfsspannung: AC - Standard (DC - Option)
• Gehäuse 4 - TE

Datenblatt Multifunktionsmessgerät Nemo D4-L Retrofit

• Messwerte I, U, P, Q, S, cos phi, f, Betriebsstunden (EWh, EVArh)
• Speicher - Strommittelwerte, Max.-Größen wesentl. Messgrößen
• Programmierbar - Wandlerübersetzungen, (Impulswertigkeit, Schnittstellenparameter)
• Genauigkeit: Klasse 1
• LCD - Anzeige
• Direktanschluss bis 600V (450V)
• Wandleranschluss, Messung direkt bis 6A
• Schnittstelle RS485
• THD - U - I, Oberwellenanalyse bis zur 50. (NemoD4-Le
• SO- Impulsausgang
• Hilfsspannung: AC - standard (DC - Option)
• Gehäuse 4 - TE

Datenblatt Multifunktionsmessgerät NemoD4-b

Datenblatt Multifunktionsmessgerät NemoD4-L

Datenblatt Multifunktionsmessgerät NemoD4-Le

Datenblatt Multimessgerät NemoD4e

• Messwerte I, U, P, Q, S, cos phi, f, Betriebsstunden (EWh, EVArh)
• Speicher - Strommittelwerte, Max.-Größen wesentl. Messgrößen
• Programmierbar - Wandlerübersetzungen, (Impulswertigkeit, Schnittstellenparameter)
• Genauigkeit: Klasse 1 (Wirk-) bzw. Klasse 2 (Blindenergie)
• LCD - Anzeige
• Direktanschluss bis 450V (500V)
• Wandleranschluss, Messung direkt bis 6A
• SO- Impulsausgang
• Hilfsspannung: AC - standard (DC - Option)
• Gehäuse 72x72x81mm

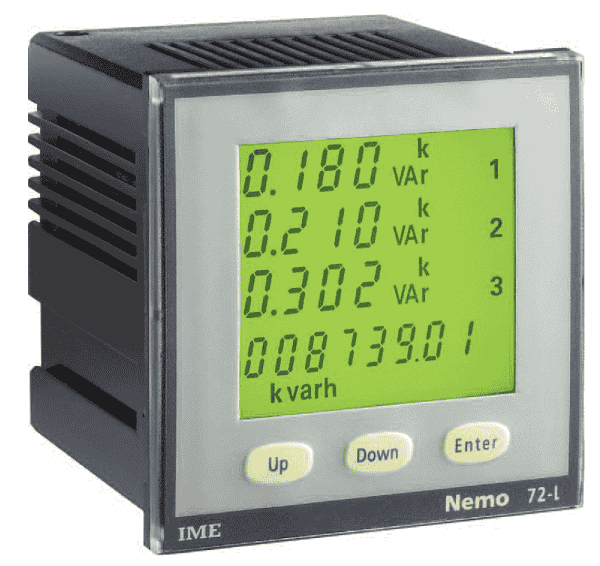

Datenblatt Multifunktionsmessgerät Nemo72-L

• Messwerte I, U, P, Q, S, cos phi, f, Betriebsstunden
• Speicher - Strommittelwerte, Max.-Größen wesentl. Messgrößen
• Programmierbar - Wandlerübersetzungen, (Impulswertigkeit, Schnittstellenparameter)
• Genauigkeit: Klasse 1 (Wirk-) bzw. Klasse 2 (Blindenergie)
• LCD - Anzeige
• Direktanschluss bis 450V
• Wandleranschluss, Messung direkt bis 6A
• SO- Impulsausgang
• Hilfsspannung: AC - standard (DC - Option)
• Gehäuse 96x96x92mm

• Messwerte I, U, P, Q, S, cos phi, f, Betriebsstunden, EWh, EVArh
• Speicher - Strommittelwerte, Max.-Größen wesentl. Messgrößen
• Programmierbar - Wandlerübersetzungen, Impulswertigkeit, Schnittstellenparameter
• Genauigkeit zw. 0,1...1%
• LCD - Anzeige
• Direktanschluss bis 500V (690V)
• Wandleranschluss, Messung direkt bis 6A
• 4 Moduleinschubschächte (1 Modulschacht bei Nemo96-HDLe)
• Hilfsspannung: AC - standard (DC - Option)
• Gehäuse 96x96x62mm - inkl. Module 81mm Einbautiefe

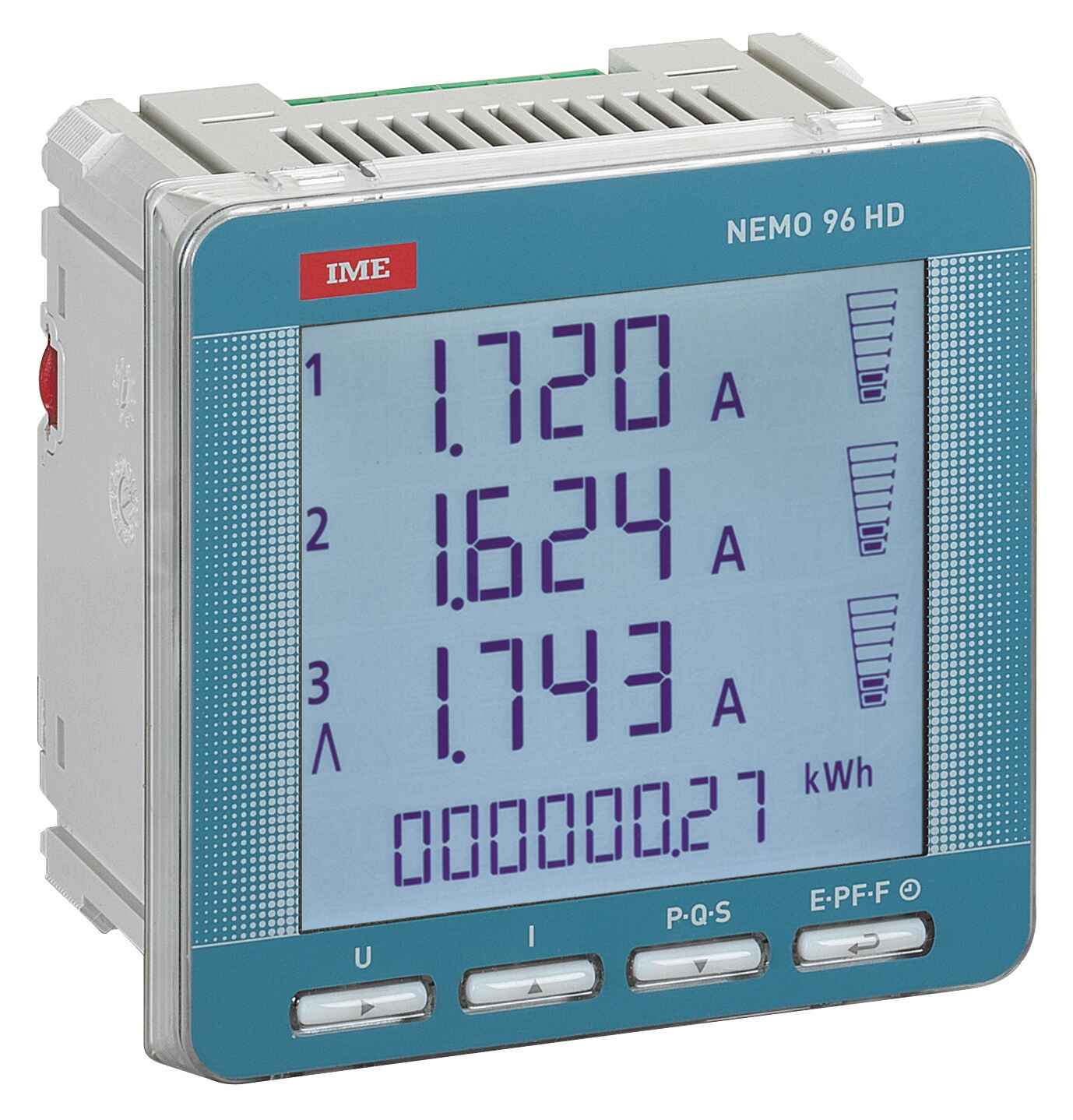

Datenblatt Multifunktionsmessgerät Nemo96-HD

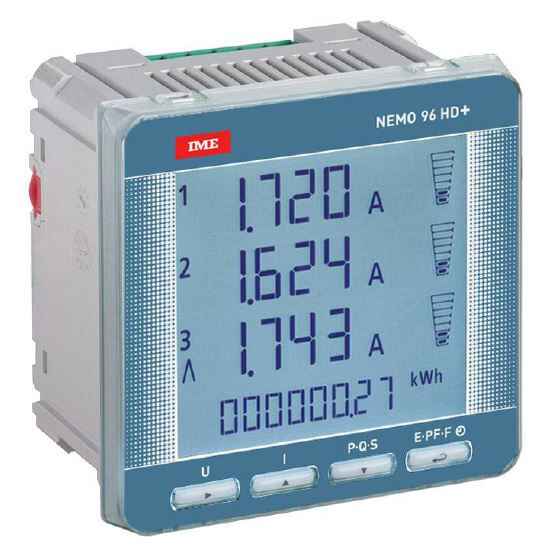

Datenblatt Multifunktionsmessgerät Nemo96-HD+

Datenblatt Multifunktionsmessgerät Nemo96-HDLe

Bedienungsanleitung Multifunktionsmessgerät Nemo96

Protokoll Multifunktionsmessgerät Nemo96HD
